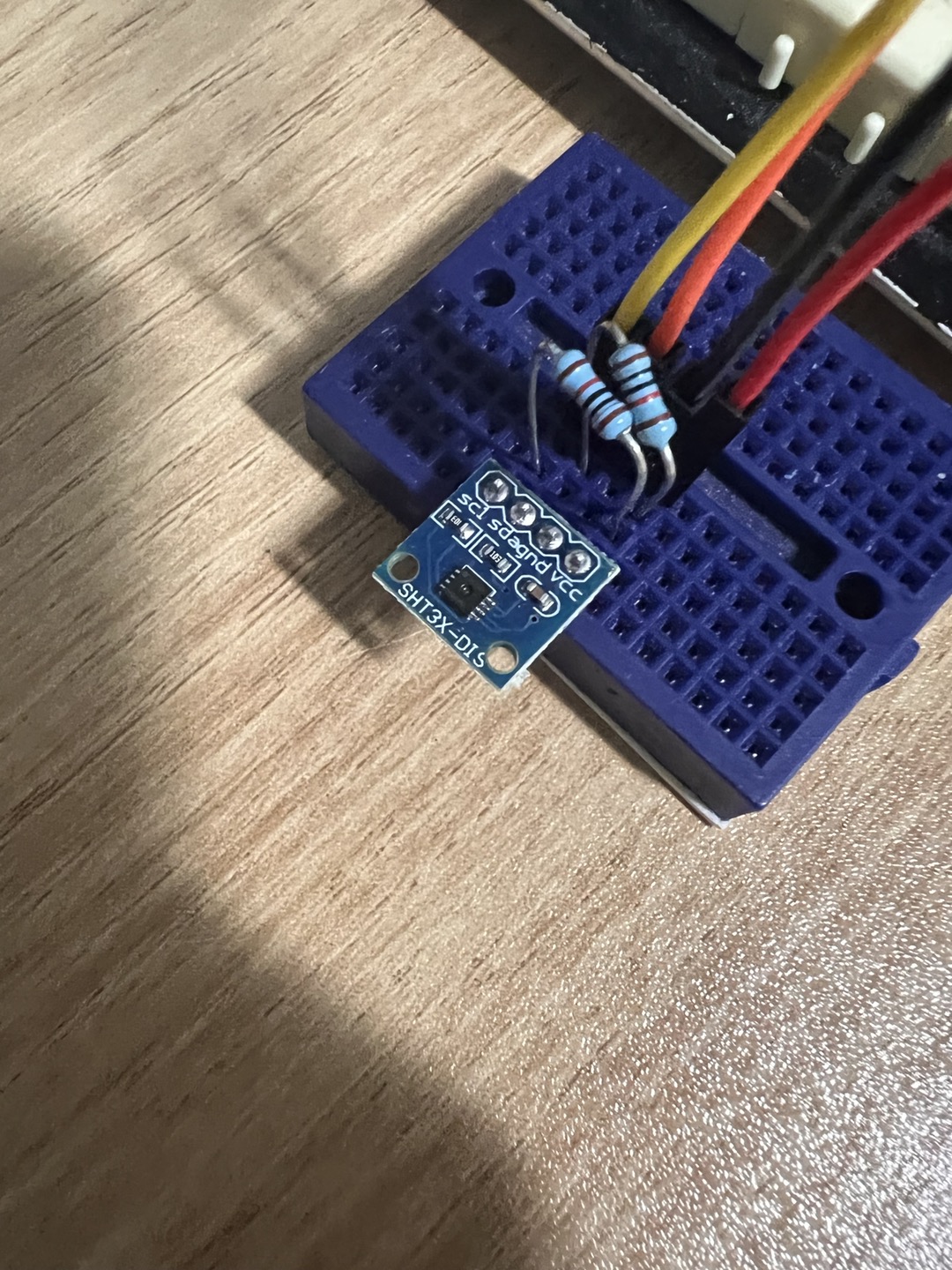

sht3x 온습도센서 (esp8266)





개인적으로 아두이노 계열에서 사용 할수 있는 그나마 가성비가 가장 좋은 온습도 센서가



센시리온 sht 계열의 센서들이라 생각해요....



i2c 통신이라 하드웨어 인터페이스도 간단해서 좋구요...@_@









데이터 시트를 보면...

읽어들인 데이터에서 맨 처음 나오는 상위 8비트 + 하위 8비트가 온도 데이터이고

그뒤로 8비트의 체크섬이 따라 들어오고요....



다시 그뒤로 상위 8비트 + 8비트 조합으로 습도 데이터가 따라오고

바로 8비트의 체크섬이 따라 들어 오는 형식 이예요

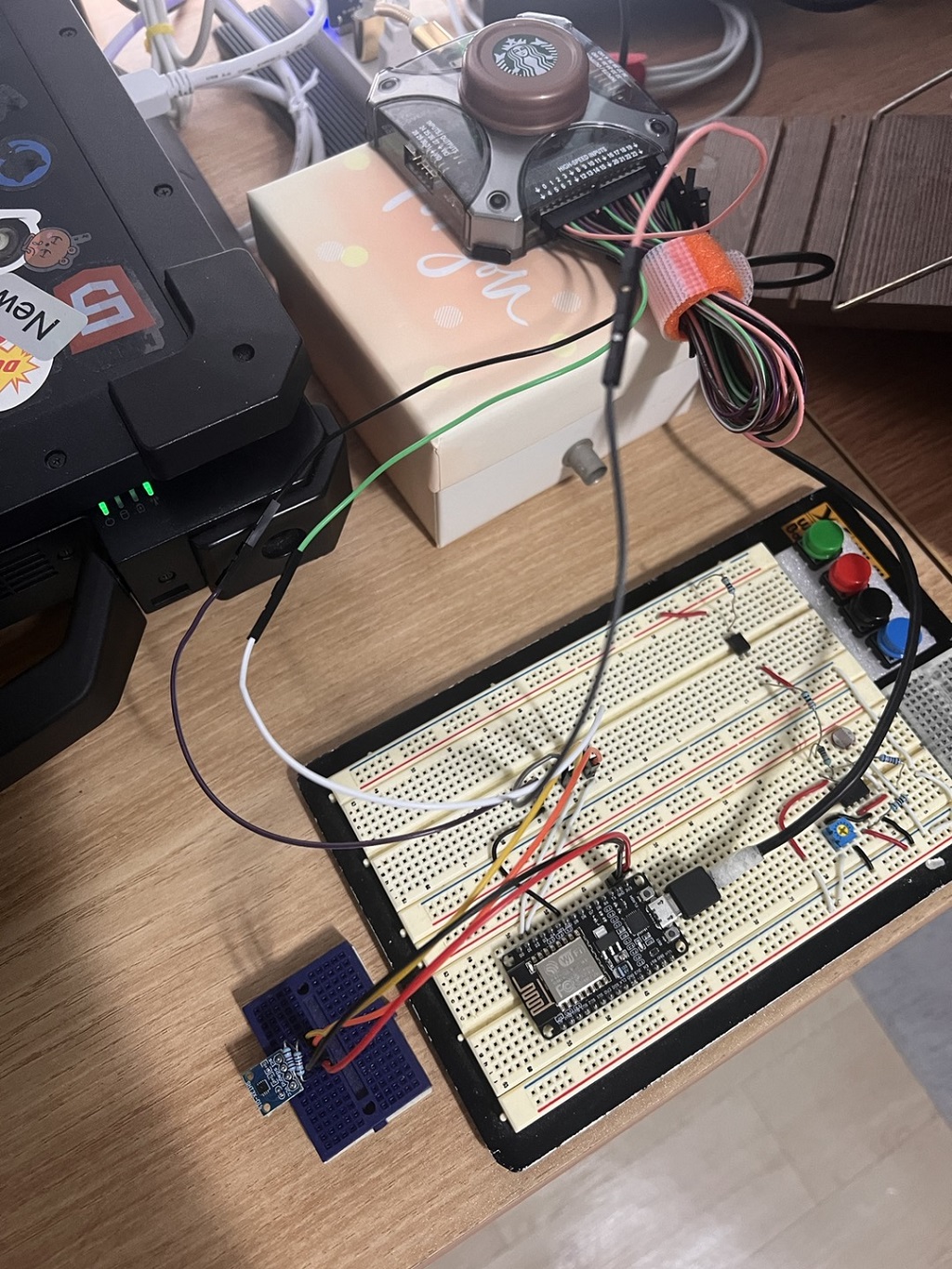

센서가 i2c 통신을 하기 때문에 로직 아날라이저를 연결해서



현재의 온도와 습도를 프로토콜 데이터로 확인해 보기로 했어요...



원본 - 사진 클릭



처음 센서의 주소(0x44)가 나오고 ..



0x61 (MSB), 0xE3 (LSB), 0xB2 (체크섬) - 온도 데이터 (3바이트)



0x85 (MSB), 0x1F (LSB), 0xB8 (체크섬) - 습도 데이터 (3바이트)



차례 대로 데이터가 출력 되는걸 알수가 있어요



모두 합쳐 데이터의 길이는 총 6바이트가 되요...







데이터 시트를 보면 Polynomial, Initialization, Final XOR 이 세가지 항목을 통해



어떤 형식의 CRC 체크섬을 계산을 해야 하는지 알수가 있어요









Sunshine's Homepage - Online CRC Calculator Javascript (sunshine2k.de)

Sunshine's Homepage - Online CRC Calculator Javascript



위 사이트에 들어가서



로직 아날라이저에 나타난 데이터가 맞게 수신된 데이터인지 체크섬 계산을 해봄으로써 알수가 있어요

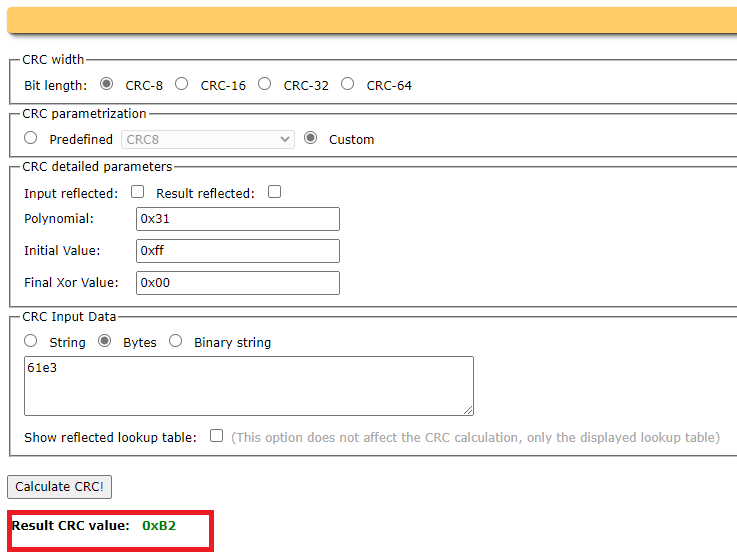

온도 데이터 체크섬 결과





습도 데이터 체크섬 결과





온도, 습도 둘 다 맞게 수신 되었다는걸 알수가 있어요....



이것들을 바탕으로 한 최종 코드는 아래와 같아요...@_@





#include <Wire.h>

unsigned int data[6];
uint16_t rawTMP, rawRH;

void setup(){
    Wire.begin();
    Serial.begin(115200);
}

void loop(){
    Wire.beginTransmission(0x44);
    Wire.write(0x2C);
    Wire.write(0x06);
    Wire.endTransmission();


    delay(20);

    Wire.requestFrom(0x44, 6);

    if (Wire.available()!=6){

       Serial.println("i2c 수신 안됨");

    } else{


            for (int i=0;i<6;i++){
              data[i]=Wire.read();
            }

            delay(50);

            if ((CRC8(data[0],data[1],data[2])) && (CRC8(data[3],data[4],data[5]))){



                 rawTMP = data[0];
                 rawTMP <<= 8;
                 rawTMP |= data[1];

                 rawRH = data[3];
                 rawRH <<= 8;
                 rawRH |= data[4];

                 float humidity = 100.0 * (rawRH / 65535.0);

                 Serial.print("Humidity: ");
                 Serial.println(humidity);


                if(rawTMP & 0x8000){

                    rawTMP &= 0x7fff;

                    float cTemp = -45.0 + (175.0 * rawTMP / 65535.0);

                    Serial.print("Sub zero: -");
                    Serial.println(cTemp);
                    Serial.println("_________________________");
                    // Serial.print("화씨: ");
                    // Serial.println(fTemp);

                } else{

                    float cTemp = -45.0 + (175.0 * rawTMP / 65535.0);

                    Serial.print("Above zero: ");
                    Serial.println(cTemp);
                    Serial.println("_________________________");
                    // Serial.print("화씨: ");
                    // Serial.println(fTemp);

                }

            } else{

                 Serial.println("CRC 에러");

           }

    }


    delay(1000);

}


bool CRC8(uint8_t MSB, uint8_t LSB, uint8_t CRC)
{
    /*
     *    Poly  : 0x31
     *    Init  : 0xFF
     *    XorOut: 0x00
     */

    uint8_t crc = 0xFF;
    uint8_t i;
    crc ^=MSB;

        for (i = 0; i < 8; i++)
            crc = crc & 0x80 ? (crc << 1) ^ 0x31 : crc << 1;

    crc ^= LSB;
        for (i = 0; i < 8; i++)
            crc = crc & 0x80 ? (crc << 1) ^ 0x31 : crc << 1;

    if (crc==CRC)
    {
        return true;
    }
    else
    {
        return false;
    }
}





끝으로...





온도...습도 공식은 데이터 시트를 참고 했어요..@_@
