DS1631 온도센서

ds1631 같은 비 접촉식 칩형 온도센서 같은 경우 아무래도



액체 같은 물질에 닿으면 쇼트등의 위험이 있으므로



전자제품 내부 온도 측정 같은 곳에 많이 쓰이지 않을까 라는



생각이 듭니다...@_@;

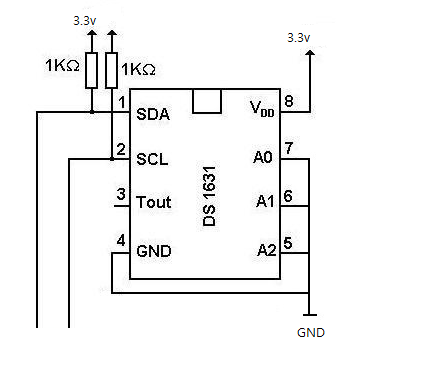

A0, A1, A2 핀을 GND에 연결해서 i2c 장치 주소를 (0x48) 맞춰 주었어요....





다이어그램을 대충 보자면....



설정 레지스터를 통해 adc의 분해능을 조정후



온도 레지스터를 통해 온도를



읽어 들이는 형식



같아요...@_@

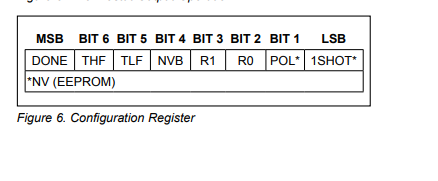

설정 레지스터 (1바이트)



위와 같이 설정 레지스터는 1바이트의 크기를 가지고 있어요



설정 레지스터의 BIT3 (R1)과 BIT2 (R0)를 HIGH (1) 로 설정 해주면



12비트의 분해능으로 온도를 측정 할수 있고요...



최소 750ms 이상의 지연 시간을 주어야 하네요..@_@







12비트로 설정 할 경우 상위 8비트 (온도)...하위 8비트 (소수점 아래 온도)...



총 2바이트의 온도 데이터를 읽어 들이는데요



하위 8비트중 0번 부터 3번 비트까지는 항상 0이기 때문에



무시해도 되요....@_@









1. 설정 레지스터 접속(AC)후 설정 해주고..



2. 온도 데이터를 컨버전(51) 해주고....



3. 컨버전한 온도 데이터를 읽기(AA) 해주면 될거 같아요...@_@





#include <Wire.h>

void setup() {
 Wire.begin();
 Serial.begin(115200);

  Wire.beginTransmission(0x48);
  Wire.write(0xAC);                     // 설정 레지스터 접속
  Wire.write(0x0C);                     // 12비트 설정
  Wire.beginTransmission(0x48);
  Wire.write(0x51);                     // 온도 컨버전
  Wire.endTransmission();
}

void loop() {
  delay(1000);

  Wire.beginTransmission(0x48);
  Wire.write(0xAA);                     // 컨버전 한 온도 읽기
  Wire.endTransmission(false);

  //Wire.requestFrom(0x48, 2);
}



i2c 프로토콜만 확인 하기 위해 시리얼 출력을 위한



별도의 디코딩 작업은 하지 않고 위와 같이



i2c 통신만 되게끔 간단하게 코딩 했어요





위와 같이 아날라이저를 물려주고요..



확인 시작!



이미지 클릭 - 확대



상위 비트 h1D...



하위 비트 h20...



총 2바이트의 데이터가 수신 되었어요

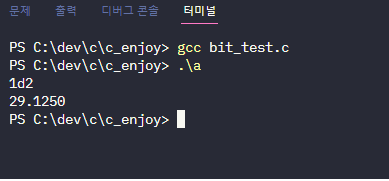

수신된 데이터를 가지고..



 별도로 간단한 c 코드로



검증을 해보았어요...@_@







현재의 온도는...



29.1250로 컴파일 결과가 나왔어요...@_@
